Masonry介绍与使用实践：快速上手Autolayout

默认分类 · 2016-06-20

前言

==纯手写代码所经历的关于页面布局的三个时期==

MagicNumber -> autoresizingMask -> autolayout

在iphone1-iphone3gs时代 window的size固定为(320,480) 我们只需要简单计算一下相对位置就好了
在iphone4-iphone4s时代苹果推出了retina屏但是给了码农们非常大的福利:window的size不变
在iphone5-iphone5s时代 window的size变了(320,568) 这时autoresizingMask派上了用场(为啥这时候不用Autolayout? 因为还要支持ios5呗) 简单的适配一下即可
在iphone6+时代 window的width也发生了变化(相对5和5s的屏幕比例没有变化) 终于是时候抛弃autoresizingMask改用autolayout了(不用支持ios5了相对于屏幕适配的多样性来说autoresizingMask也已经过时了)

那如何快速的上手autolayout呢? 说实话当年ios6推出的同时新增了autolayout的特性我看了一下官方文档和demo 就立马抛弃到一边了因为实在过于的繁琐和啰嗦(有过经验的朋友肯定有同感)
直到iPhone6发布之后我知道使用autolayout势在必行了这时想起了以前在浏览Github看到过的一个第三方库Masonry 在花了几个小时的研究使用后我就将autolayout掌握了(重点是我并没有学习任何的官方文档或者其他的关于autolayout的知识) 这就是我为什么要写下这篇文章来推荐它的原因.

介绍

Masonry 源码：https://github.com/Masonry/Masonry
Masonry是一个轻量级的布局框架拥有自己的描述语法采用更优雅的链式语法封装自动布局简洁明了并具有高可读性而且同时支持 iOS 和 Max OS X。

我们先来看一段官方的sample code来认识一下Masonry

[view1 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.edges.equalTo(superview).with.insets(padding);
}];

看到block里面的那句话:make edges equalTo superview with insets

通过链式的自然语言就把view1给autolayout好了是不是简单易懂?

使用

看一下Masonry支持哪一些属性

@property (nonatomic, strong, readonly) MASConstraint *left;
@property (nonatomic, strong, readonly) MASConstraint *top;
@property (nonatomic, strong, readonly) MASConstraint *right;
@property (nonatomic, strong, readonly) MASConstraint *bottom;
@property (nonatomic, strong, readonly) MASConstraint *leading;
@property (nonatomic, strong, readonly) MASConstraint *trailing;
@property (nonatomic, strong, readonly) MASConstraint *width;
@property (nonatomic, strong, readonly) MASConstraint *height;
@property (nonatomic, strong, readonly) MASConstraint *centerX;
@property (nonatomic, strong, readonly) MASConstraint *centerY;
@property (nonatomic, strong, readonly) MASConstraint *baseline;

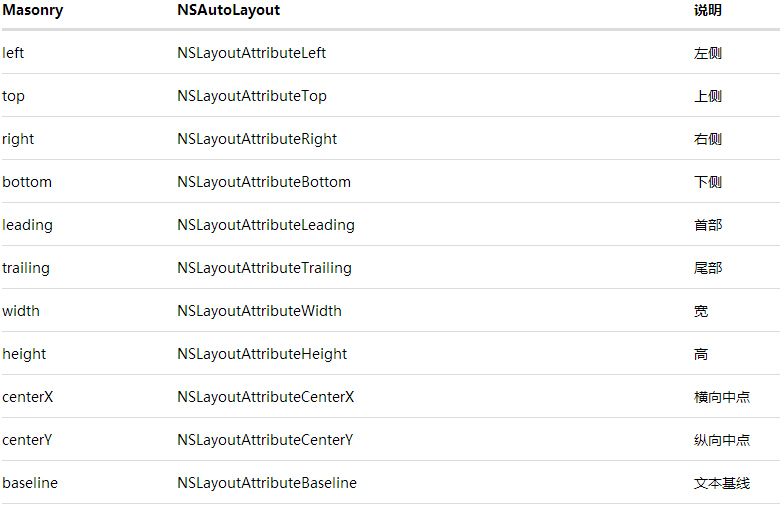

这些属性与NSLayoutAttrubute的对照表如下

其中leading与left trailing与right 在正常情况下是等价的但是当一些布局是从右至左时(比如阿拉伯文?没有类似的经验) 则会对调换句话说就是基本可以不理不用用left和right就好了

在ios8发布后又新增了一堆奇奇怪怪的属性(有兴趣的朋友可以去瞅瞅) Masonry暂时还不支持(不过你要支持ios6,ios7 就没必要去管那么多了)

在讲实例之前先介绍一个MACRO

#define WS(weakSelf)  __weak __typeof(&*self)weakSelf = self;

快速的定义一个weakSelf 当然是用于block里面啦下面进入正题(为了方便我们测试的superView都是一个size为(300,300)的UIView)

下面通过一些简单的实例来简单介绍如何轻松愉快的使用Masonry:

==1. [基础] 居中显示一个view==

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view.

    WS(ws);

    UIView *sv = [UIView new];
    [sv showPlaceHolder];
    sv.backgroundColor = [UIColor blackColor];
    [self.view addSubview:sv];
    [sv mas_makeConstraints:^(MASConstraintMaker *make) {
        make.center.equalTo(ws.view);
        make.size.mas_equalTo(CGSizeMake(300, 300));
    }];

}

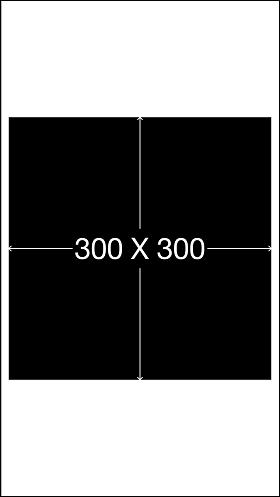

代码效果

使用我之间写的MMPlaceHolder 可以看到superview已经按照我们预期居中并且设置成了适当的大小

那么先看看这几行代码

//从此以后基本可以抛弃CGRectMake了
UIView *sv = [UIView new];
//在做autoLayout之前 一定要先将view添加到superview上 否则会报错
[self.view addSubview:sv];
//mas_makeConstraints就是Masonry的autolayout添加函数 将所需的约束添加到block中行了
[sv mas_makeConstraints:^(MASConstraintMaker *make) {
//将sv居中(很容易理解吧?)
    make.center.equalTo(ws.view);

    //将size设置成(300,300)
    make.size.mas_equalTo(CGSizeMake(300, 300));
}];

这里有两个问题要分解一下

首先在Masonry中能够添加autolayout约束有三个函数

- (NSArray *)mas_makeConstraints:(void(^)(MASConstraintMaker *make))block;
- (NSArray *)mas_updateConstraints:(void(^)(MASConstraintMaker *make))block;
- (NSArray *)mas_remakeConstraints:(void(^)(MASConstraintMaker *make))block;
/*
mas_makeConstraints 只负责新增约束 Autolayout不能同时存在两条针对于同一对象的约束 否则会报错
mas_updateConstraints 针对上面的情况 会更新在block中出现的约束 不会导致出现两个相同约束的情况
mas_remakeConstraints 则会清除之前的所有约束 仅保留最新的约束
三种函数善加利用 就可以应对各种情况了
*/

其次 equalTo 和 mas_equalTo的区别在哪里呢? 其实 mas_equalTo是一个MACRO

#define mas_equalTo(...)                 equalTo(MASBoxValue((__VA_ARGS__)))
#define mas_greaterThanOrEqualTo(...)    greaterThanOrEqualTo(MASBoxValue((__VA_ARGS__)))
#define mas_lessThanOrEqualTo(...)       lessThanOrEqualTo(MASBoxValue((__VA_ARGS__)))
#define mas_offset(...)                  valueOffset(MASBoxValue((__VA_ARGS__)))

可以看到 mas_equalTo只是对其参数进行了一个BOX操作(装箱) MASBoxValue的定义具体可以看看源代码太长就不贴出来了

所支持的类型除了NSNumber支持的那些数值类型之外就只支持CGPoint CGSize UIEdgeInsets

介绍完这几个问题我们就继续往下了 PS:刚才定义的sv会成为我们接下来所有sample的superView

==2. [初级] 让一个view略小于其superView(边距为10)==

UIView *sv1 = [UIView new];
[sv1 showPlaceHolder];
sv1.backgroundColor = [UIColor redColor];
[sv addSubview:sv1];
[sv1 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.edges.equalTo(sv).with.insets(UIEdgeInsetsMake(10, 10, 10, 10));

    /* 等价于
    make.top.equalTo(sv).with.offset(10);
    make.left.equalTo(sv).with.offset(10);
    make.bottom.equalTo(sv).with.offset(-10);
    make.right.equalTo(sv).with.offset(-10);
    */

    /* 也等价于
    make.top.left.bottom.and.right.equalTo(sv).with.insets(UIEdgeInsetsMake(10, 10, 10, 10));
    */
}];

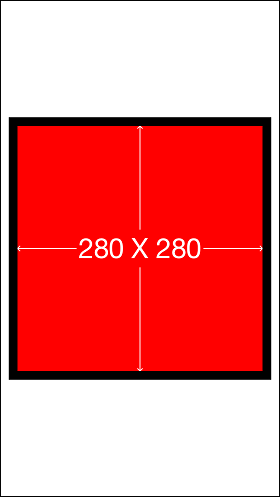

代码效果

可以看到 edges 其实就是top,left,bottom,right的一个简化分开写也可以一句话更省事

那么为什么bottom和right里的offset是负数呢? 因为这里计算的是绝对的数值计算的bottom需要小鱼sv的底部高度所以要-10 同理用于right

这里有意思的地方是and和with 其实这两个函数什么事情都没做

- (MASConstraint *)with {
    return self;
}
- (MASConstraint *)and {
    return self;
}

但是用在这种链式语法中就非常的巧妙和易懂不得不佩服作者的心思(虽然我现在基本都会省略)

==3. [初级] 让两个高度为150的view垂直居中且等宽且等间隔排列间隔为10(自动计算其宽度)==

int padding1 = 10;
[sv2 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.centerY.mas_equalTo(sv.mas_centerY);
    make.left.equalTo(sv.mas_left).with.offset(padding1);
    make.right.equalTo(sv3.mas_left).with.offset(-padding1);
    make.height.mas_equalTo(@150);
    make.width.equalTo(sv3);
}];
[sv3 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.centerY.mas_equalTo(sv.mas_centerY);
    make.left.equalTo(sv2.mas_right).with.offset(padding1);
    make.right.equalTo(sv.mas_right).with.offset(-padding1);
    make.height.mas_equalTo(@150);
    make.width.equalTo(sv2);
}];

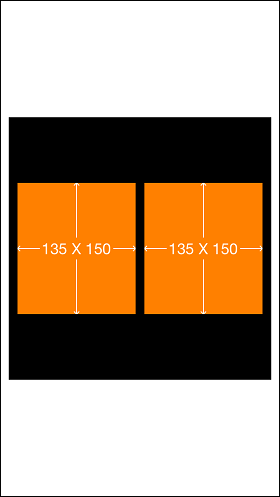

代码效果

这里我们在两个子view之间互相设置的约束可以看到他们的宽度在约束下自动的被计算出来了

==4. [中级] 在UIScrollView顺序排列一些view并自动计算contentSize==

UIScrollView *scrollView = [UIScrollView new];
scrollView.backgroundColor = [UIColor whiteColor];
[sv addSubview:scrollView];
[scrollView mas_makeConstraints:^(MASConstraintMaker *make) {
    make.edges.equalTo(sv).with.insets(UIEdgeInsetsMake(5,5,5,5));
}];
UIView *container = [UIView new];
[scrollView addSubview:container];
[container mas_makeConstraints:^(MASConstraintMaker *make) {
    make.edges.equalTo(scrollView);
    make.width.equalTo(scrollView);
}];
int count = 10;
UIView *lastView = nil;
for ( int i = 1 ; i <= count ; ++i )
{
    UIView *subv = [UIView new];
    [container addSubview:subv];
    subv.backgroundColor = [UIColor colorWithHue:( arc4random() % 256 / 256.0 )
                                      saturation:( arc4random() % 128 / 256.0 ) + 0.5
                                      brightness:( arc4random() % 128 / 256.0 ) + 0.5
                                           alpha:1];

    [subv mas_makeConstraints:^(MASConstraintMaker *make) {
        make.left.and.right.equalTo(container);
        make.height.mas_equalTo(@(20*i));

        if ( lastView )
        {
            make.top.mas_equalTo(lastView.mas_bottom);
        }
        else
        {
            make.top.mas_equalTo(container.mas_top);
        }
    }];

    lastView = subv;
}
[container mas_makeConstraints:^(MASConstraintMaker *make) {
    make.bottom.equalTo(lastView.mas_bottom);
}];

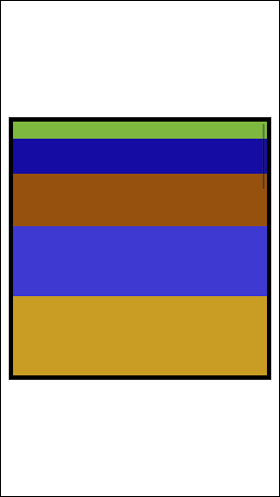

头部效果

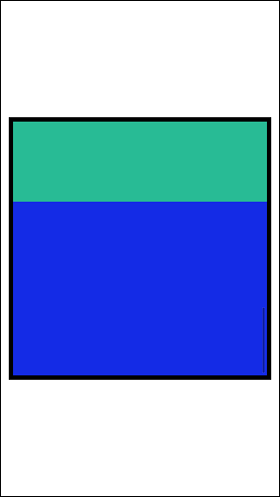

尾部效果

从scrollView的scrollIndicator可以看出 scrollView的内部已如我们所想排列好了

这里的关键就在于container这个view起到了一个中间层的作用能够自动的计算uiscrollView的contentSize

==5. [高级] 横向或者纵向等间隙的排列一组view==

很遗憾 autoLayout并没有直接提供等间隙排列的方法(Masonry的官方demo中也没有对应的案例) 但是参考案例3 我们可以通过一个小技巧来实现这个目的为此我写了一个Category

@implementation UIView(Masonry_LJC)
- (void) distributeSpacingHorizontallyWith:(NSArray*)views
{
    NSMutableArray *spaces = [NSMutableArray arrayWithCapacity:views.count+1];

    for ( int i = 0 ; i < views.count+1 ; ++i )
    {
        UIView *v = [UIView new];
        [spaces addObject:v];
        [self addSubview:v];

        [v mas_makeConstraints:^(MASConstraintMaker *make) {
            make.width.equalTo(v.mas_height);
        }];
    }

    UIView *v0 = spaces[0];

    __weak __typeof(&*self)ws = self;

    [v0 mas_makeConstraints:^(MASConstraintMaker *make) {
        make.left.equalTo(ws.mas_left);
        make.centerY.equalTo(((UIView*)views[0]).mas_centerY);
    }];

    UIView *lastSpace = v0;
    for ( int i = 0 ; i < views.count; ++i )
    {
        UIView *obj = views[i];
        UIView *space = spaces[i+1];

        [obj mas_makeConstraints:^(MASConstraintMaker *make) {
            make.left.equalTo(lastSpace.mas_right);
        }];

        [space mas_makeConstraints:^(MASConstraintMaker *make) {
            make.left.equalTo(obj.mas_right);
            make.centerY.equalTo(obj.mas_centerY);
            make.width.equalTo(v0);
        }];

        lastSpace = space;
    }

    [lastSpace mas_makeConstraints:^(MASConstraintMaker *make) {
        make.right.equalTo(ws.mas_right);
    }];

}
- (void) distributeSpacingVerticallyWith:(NSArray*)views
{
    NSMutableArray *spaces = [NSMutableArray arrayWithCapacity:views.count+1];

    for ( int i = 0 ; i < views.count+1 ; ++i )
    {
        UIView *v = [UIView new];
        [spaces addObject:v];
        [self addSubview:v];

        [v mas_makeConstraints:^(MASConstraintMaker *make) {
            make.width.equalTo(v.mas_height);
        }];
    }


    UIView *v0 = spaces[0];

    __weak __typeof(&*self)ws = self;

    [v0 mas_makeConstraints:^(MASConstraintMaker *make) {
        make.top.equalTo(ws.mas_top);
        make.centerX.equalTo(((UIView*)views[0]).mas_centerX);
    }];

    UIView *lastSpace = v0;
    for ( int i = 0 ; i < views.count; ++i )
    {
        UIView *obj = views[i];
        UIView *space = spaces[i+1];

        [obj mas_makeConstraints:^(MASConstraintMaker *make) {
            make.top.equalTo(lastSpace.mas_bottom);
        }];

        [space mas_makeConstraints:^(MASConstraintMaker *make) {
            make.top.equalTo(obj.mas_bottom);
            make.centerX.equalTo(obj.mas_centerX);
            make.height.equalTo(v0);
        }];

        lastSpace = space;
    }

    [lastSpace mas_makeConstraints:^(MASConstraintMaker *make) {
        make.bottom.equalTo(ws.mas_bottom);
    }];
}
@end

简单的来测试一下

UIView *sv11 = [UIView new];
UIView *sv12 = [UIView new];
UIView *sv13 = [UIView new];
UIView *sv21 = [UIView new];
UIView *sv31 = [UIView new];
sv11.backgroundColor = [UIColor redColor];
sv12.backgroundColor = [UIColor redColor];
sv13.backgroundColor = [UIColor redColor];
sv21.backgroundColor = [UIColor redColor];
sv31.backgroundColor = [UIColor redColor];
[sv addSubview:sv11];
[sv addSubview:sv12];
[sv addSubview:sv13];
[sv addSubview:sv21];
[sv addSubview:sv31];
//给予不同的大小 测试效果
[sv11 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.centerY.equalTo(@[sv12,sv13]);
    make.centerX.equalTo(@[sv21,sv31]);
    make.size.mas_equalTo(CGSizeMake(40, 40));
}];
[sv12 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.size.mas_equalTo(CGSizeMake(70, 20));
}];
[sv13 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.size.mas_equalTo(CGSizeMake(50, 50));
}];
[sv21 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.size.mas_equalTo(CGSizeMake(50, 20));
}];
[sv31 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.size.mas_equalTo(CGSizeMake(40, 60));
}];
[sv distributeSpacingHorizontallyWith:@[sv11,sv12,sv13]];
[sv distributeSpacingVerticallyWith:@[sv11,sv21,sv31]];
[sv showPlaceHolderWithAllSubviews];
[sv hidePlaceHolder];

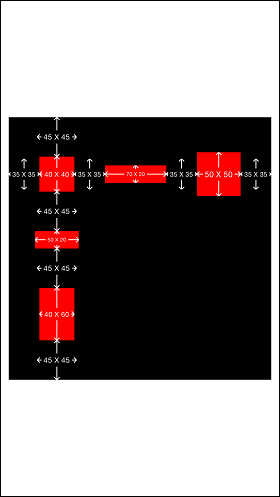

代码效果

perfect! 简洁明了的达到了我们所要的效果

这里所用的技巧就是使用空白的占位view来填充我们目标view的旁边这点通过图上的空白标注可以看出来

小结

通过以上5个案例我觉得已经把Masonry的常用功能介绍得差不多了如果你觉得意犹未尽呢请下载官方的demo来学习

总而言之 Masonry是一个非常优秀的autolayout库能够节省大量的开发和学习时间尤其适合我这种纯代码的iOSer 在iPhone6发布后引发的适配潮中 Masonry一定可以助你一臂之力 :)
